R 语言有非常多的绘图和数据可视化的包，比如 graphics、lattice、ggplot2 等。这是 R 语言系列的第 9 篇文章，我们会介绍 R 中用来绘图的各种函数。
本文使用的 R 是 4.1.2 版本，运行环境为 Parabola GNU/Linux-libre (x86-64)。
$ R --version
R version 4.1.2 (2021-11-01) -- "Bird Hippie"
Copyright (C) 2021 The R Foundation for Statistical Computing
Platform: x86_64-pc-linux-gnu (64-bit)
R 是自由软件，没有任何担保责任。只要遵守 GNU 通用公共许可证的版本 2 或者版本 3，你就可以对它进行（修改和）再分发。详情见 https://www.gnu.org/licenses/。
折线图
我们以印度全境消费者物价指数（CPI -- 乡村/城市）数据集为研究对象，它可以从 https://data.gov.in/catalog/all-india-consumer-price-index-ruralurban-0 下载。选择“截止到 2021 年 11 月” 的版本，用 read.csv 函数读取下载好的文件，如下所示：
> cpi <- read.csv(file="CPI.csv", sep=",")
> head(cpi)
Sector Year Name Andhra.Pradesh Arunachal.Pradesh Assam Bihar
1 Rural 2011 January 104 NA 104 NA
2 Urban 2011 January 103 NA 103 NA
3 Rural+Urban 2011 January 103 NA 104 NA
4 Rural 2011 February 107 NA 105 NA
5 Urban 2011 February 106 NA 106 NA
6 Rural+Urban 2011 February 105 NA 105 NA
Chattisgarh Delhi Goa Gujarat Haryana Himachal.Pradesh Jharkhand Karnataka
1 105 NA 103 104 104 104 105 104
2 104 NA 103 104 104 103 104 104
3 104 NA 103 104 104 103 105 104
4 107 NA 105 106 106 105 107 106
5 106 NA 105 107 107 105 107 108
6 105 NA 104 105 106 104 106 106
...
以 Punjab 州为例，对每年各月份的 CPI 值求和，然后用 plot 函数画一张折线图：
> punjab <- aggregate(x=cpi$Punjab, by=list(cpi$Year), FUN=sum)
> head(punjab)
Group.1 x
1 2011 3881.76
2 2012 4183.30
3 2013 4368.40
4 2014 4455.50
5 2015 4584.30
6 2016 4715.80

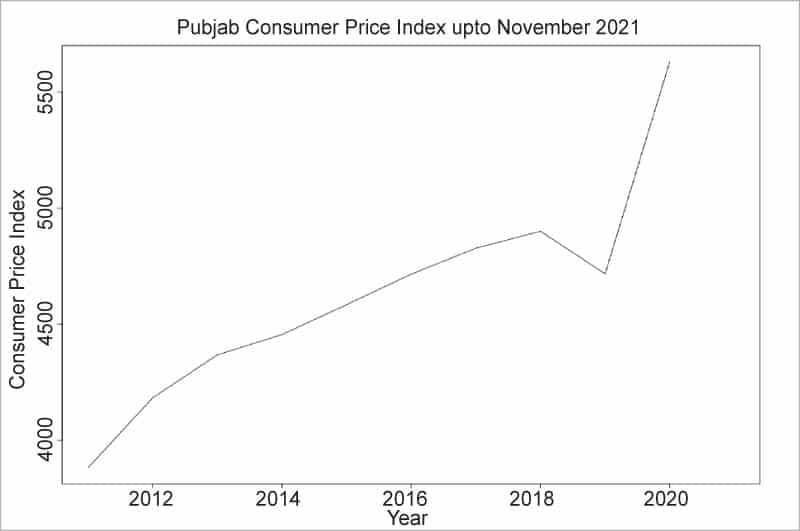

> plot(punjab$Group.1, punjab$x, type="l", main="Punjab Consumer Price Index upto November 2021", xlab="Year", ylab="Consumer Price Index")
plot 函数可以传入如下参数：
结果如图 1。
自相关图
自相关图能在时序分析中展示一个变量是否具有自相关性，可以用 R 中的 acf 函数绘制。acf 函数可以设置三种自相关类型：correlation、covariance 或 partial。图 2 是 Punjab 州 CPI 值的自相关图，x 表示 CPI。
acf(punjab$x,main='x')
acf 函数可以传入以下参数：
柱状图

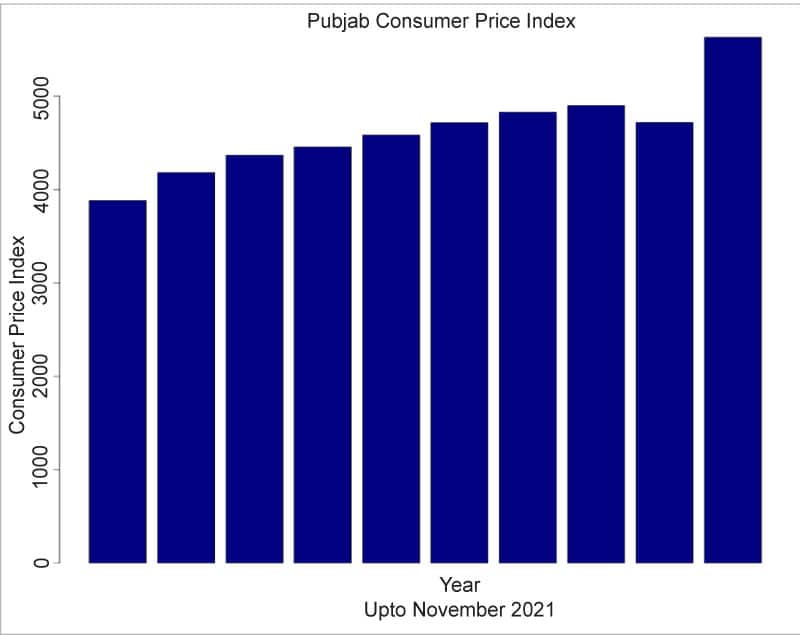

R 中画柱状图的函数是 barplot。下面的代码用来画 Punjab 州 CPI 的柱状图，如图3：
> barplot(punjab$x, main="Punjab Consumer Price Index", sub="Upto November 2021", xlab="Year", ylab="Consumer Price Index", col="navy")
barplot 函数的使用方法非常灵活，可以传入以下参数：
用 help 命令可以查看 barplot 函数的详细信息：
> help(barplot)
barplot package:graphics R Documentation
Bar Plots
Description:
Creates a bar plot with vertical or horizontal bars.
Usage:
barplot(height, ...)
## Default S3 method:
barplot(height, width = 1, space = NULL,
names.arg = NULL, legend.text = NULL, beside = FALSE,
horiz = FALSE, density = NULL, angle = 45,
col = NULL, border = par("fg"),
main = NULL, sub = NULL, xlab = NULL, ylab = NULL,
xlim = NULL, ylim = NULL, xpd = TRUE, log = "",
axes = TRUE, axisnames = TRUE,
cex.axis = par("cex.axis"), cex.names = par("cex.axis"),
inside = TRUE, plot = TRUE, axis.lty = 0, offset = 0,
add = FALSE, ann = !add && par("ann"), args.legend = NULL, ...)
## S3 method for class 'formula'
barplot(formula, data, subset, na.action,
horiz = FALSE, xlab = NULL, ylab = NULL, ...)
饼图
绘制饼图时要多加注意，因为饼图不一定能展示出各扇形间的区别。（LCTT 译注：根据统计学家和一些心理学家的调查结果，这种以比例展示数据的统计图形 实际上是很糟糕的可视化方式，因此，R 关于饼图的帮助文件中清楚地说明了并不推荐使用饼图，而是使用条形图或点图作为替代。） 用 subset 函数获得 Gujarat 州在 2021 年 1 月 Rural、Urban、Rurual+Urban 的 CPI 值：
> jan2021 <- subset(cpi, Name=="January" & Year=="2021")
> jan2021$Gujarat
[1] 153.9 151.2 149.1
> names <- c('Rural', 'Urban', 'Rural+Urban')
使用 pie 函数为 Gujarat 州的 CPI 值生成饼图，如下所示：
> pie(jan2021$Gujarat, names, main="Gujarat CPI Rural and Urban Pie Chart")
pie 函数可以传入以下参数：
箱线图
（LCTT 译注：箱线图主要是 从四分位数的角度出发 描述数据的分布，它通过最大值（Q4）、上四分位数（Q3）、中位数（Q2）、下四分位数（Q1） 和最小值（Q0）五处位置来获取一维数据的分布概况。我们知道，这五处位置之间依次包含了四段数据，每段中数据量均为总数据量的 1/4。通过每一段数据占据的长度，我们可以大致推断出数据的集中或离散趋势。长度越短，说明数据在该区间上越密集，反之则稀疏。）
箱线图能够用“ 须线 whisker ” 展示一个变量的 四分位距 Interquartile Range （简称 IQR=Q3-Q1）。用上下四分位数分别加/减内四分位距，再乘以一个人为设定的倍数 range（见下面的参数列表），得到 range * c(Q1-IQR, Q3+IQR)，超过这个范围的数据点就被视作离群点，在图中直接以点的形式表示出来。
boxplot 函数可以传入以下参数：
用 boxplot 函数绘制部分州的箱线图：
> names <- c ('Andaman and Nicobar', 'Lakshadweep', 'Delhi', 'Goa', 'Gujarat', 'Bihar')
> boxplot(cpi$Andaman.and.Nicobar, cpi$Lakshadweep, cpi$Delhi, cpi$Goa, cpi$Gujarat, cpi$Bihar, names=names)
QQ 图

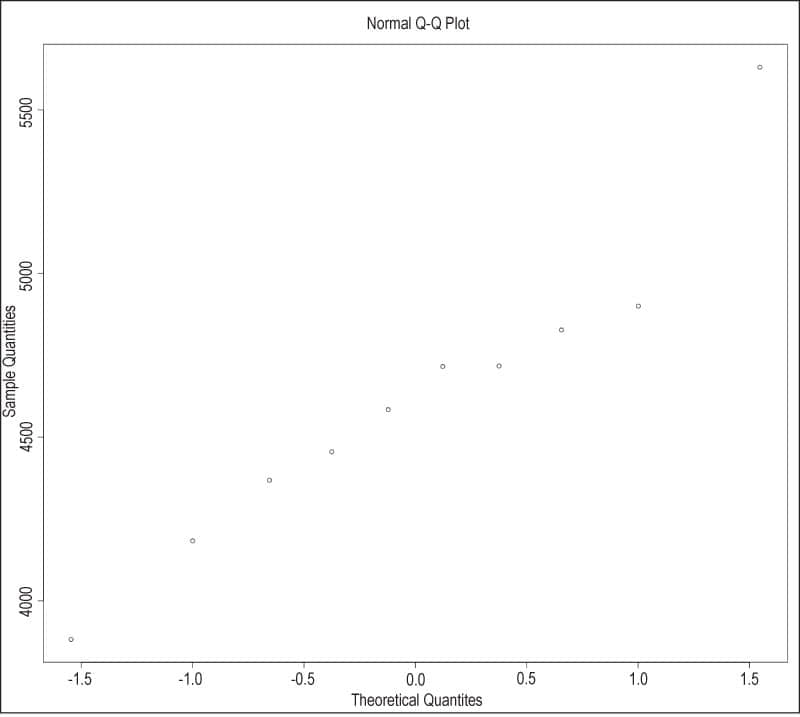

QQ 图 Quantile-Quantile plot 可以用来对比两个数据集，也可以用来检查数据是否服从某种理论分布。qqnorm 函数能绘制正态分布 QQ 图，可以检验数据是否服从正态分布，用下面的代码绘制 Punjab 州 CPI 数据的 QQ 图：
> qqnorm(punjab$x)
qqline 函数可以向正态分布 QQ 图上添加理论分布曲线，它可以传入以下参数：
等高图
等高图可以描述三维数据，在 R 中对应的函数是 contour，这个函数也可以用来向已有的图表添加等高线。等高图常与其他图表一起使用。我们用 contour 对 R 中的 volcano 数据集（奥克兰的火山地形信息）绘制等高图，代码如下：
> contour(volcano)
contour 函数的常用参数如下：
等高线之间的区域可以用颜色填充，每种颜色表示一个高度范围，如下所示：
> filled.contour(volcano, asp = 1)
# asp 为图形纵横比，即 y 轴上的 1 单位长度和 x 轴上 1 单位长度的比率
填充结果见图 8。
掌握上述内容后，你可以尝试 R 语言 graphics 包中的其他函数和图表（LCTT 译注：用 help(package=graphics) 可以查看 graphics 包提供的函数列表）。
